旋轉的精餾塔釜

一、概述

   采用旋轉蒸發器為精餾塔釜的精餾裝置

  在醫藥、農藥、化工、石油、乃**生物制品行業，濃縮、結晶、干燥、分離，溶媒回收等是必不可少的基本單元操作。為提高效率在真空條件下，恒溫加熱，薄膜蒸發是**有效的方法。旋轉蒸發也就是應用這種原理設計的高效蒸發設備。特別對于高溫容易分解變性的生物制品尤為適宜。

   CS系列旋轉蒸發器用電子控制AC無極調速，使旋轉瓶恒速旋轉，物料在瓶壁形成大面積薄膜，再由恒溫水（油）浴鍋對旋轉瓶均勻加熱，在系統受真空條件下，高速蒸發，這是其它實驗室蒸發器所不能相及的，而對于這種性能的蒸發器也正是精餾塔釜所需的。

  在實驗室小試精餾和放大中試精餾時，由于物料的一些特殊性能，我們總希望精餾塔釜能安裝攪拌裝置，但攪拌裝置攪拌時不產生振動和搖晃，特別是在中試裝置上有一定難度，即使調整連接好，受中試精餾塔大自重的影響，一旦稍有下垂，勢必破壞塔和塔釜的平衡位置，從而影響實驗工作，有時改用沸石外加導入一個小流量氮氣，但這種做法又影響到精餾的高真空度，而且要解決攪拌的軸封也是一個現實難題。經過反復對比考察實驗，旋轉蒸發器工作時工作平穩而無振動，搖擺之特性，使它成為精餾塔釜jue優的選擇者。

  但是就現在市場商品旋轉蒸發器無法同精餾塔直接對接，為此我們專門研究設計旋轉蒸發器同精餾塔的對接器件，使精餾塔釜能夠轉動起來，從而為精餾實驗精餾塔塔釜加熱模式的配置，多了一種選擇的對象。

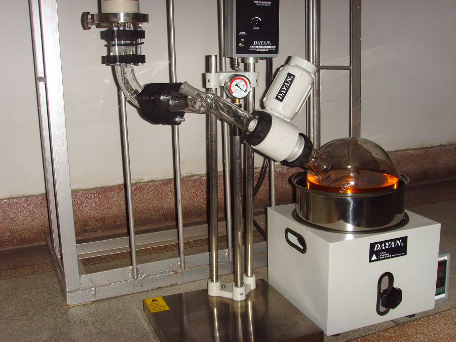

采用旋轉蒸發器的精餾塔釜

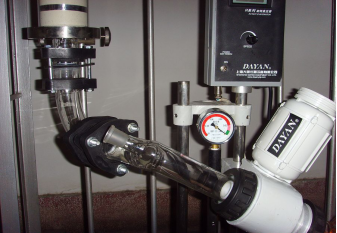

二、旋轉蒸發器和精餾塔的對接安裝

  旋轉蒸發器同精餾塔的對接，特別是中試放大精餾實驗，精餾塔的安裝固定因中試精餾塔自重較大（例如：①塔徑φ34mm,L=1m,加滿填料后總重6.0kg，②塔徑φ70mm，L=1m，加滿填料后總重8.0kg）加上精餾頭重4-5kg（充滿冷卻水后重5-6kg）要夾住、支撐穩固，且不使以上重量對旋轉蒸發器產生下垂重力，一般實驗室夾具難以達到這種要求，建議采用本所專門制作的精餾塔專用夾具，安裝時請按以下順序和要求進行：
  1.對精餾塔安裝要求垂直度要好，一般這點容易做到，固定前只要從90°的兩個方面觀察垂直度即可，當然**好使用線錘觀察垂直度，效果則更為可靠。
  2.夾緊和定位電加熱精餾塔，在檢查調整好垂直度后，既要夾緊和定位，本所設計制作的不銹鋼支撐圈和圓柱形夾具科學合理，結構牢靠穩固，支撐圈不但能承重全部精餾塔自重，且具準確定位功能，這里的定位完全依據旋轉蒸發器同精餾塔專用連接器的位置所決定，使二者正好密切吻合。
  3.精餾塔一旦定位，就在精餾塔接線端子板下8cm處置不銹鋼圓柱夾，收緊螺栓**夾住不動，這里要注意的是夾得過緊有可能存在應力，致使精餾塔處殼防護玻璃破碎，造成不必要的損失，但夾得過松也起不到固定作用，這點工程師們會自行適度掌握。隨后在檢查垂直度良好后，可在精餾塔底部上來20cm處，再夾一副不銹鋼圓柱夾。
  4.檢查穩放好的旋轉蒸發器和垂直固定的精餾塔二者接口處的位置是否合適，如符合要求，則用接口緊固件固定其接口。
  5.把精餾頭置精餾塔上調整好垂直度，用不銹鋼圓柱夾夾定精餾頭，**此主要部件的對接安裝工作全部完畢。
