單效濃縮器說明書

一、概述

單效濃縮器，是一種在真空系統下操作的自然循環型濃縮器。
本產品系通用性的濃縮裝置。它既可蒸發水溶液，也可用于回收有機溶媒的溶液蒸發，既可在真空下操作，也可在常壓下操作。

二、用途

單效濃縮器可廣泛用于醫藥、食品、化工、輕工等行業的水或有機溶媒溶液的蒸發濃縮。特別適用于熱敏性物質(例如中藥生產的水，醇提取液，抗生素發酵、牛奶、果汁等)在真空條件下進行低溫連續濃縮，可確保產品質量。

單效濃縮器在結構上具有以下特點：
1、為防止物料被污染，凡與物料接觸部分均采用優質不銹鋼板制造。
2、為提高汽液分離效果，并兼有除沫，防夾帶作用，本設備捕集方式：是汽液切線進入濃縮器利用離心力和罐內沉降作用，既使生產泡沫的料液也能達到滿意的分離效果。
3、為便于清洗，在加熱器頂部設置了快開式頂蓋。并在蒸發罐體設置了人孔，以便對罐內進行清洗。
4、為便于在操作中的觀察，在加熱器頂部及蒸發罐體上，均設置了視燈與視鏡。

三、主要技術參數



型號 項目	WZ-100	WZ-500	WZ-1000	WZ-1500
蒸發量 kg/h	100	500	1000	1500
真空度 MPa	-0.08	-0.08	-0.08	-0.08
蒸汽壓力 Mpa	0.05~0.09	0.05~0.09	0.05~0.09	0.05~0.09
加熱面積 m2	3.5	10	20	30
冷凝面積 m2	12	20	35	45
濃縮比重	1.1~1.2

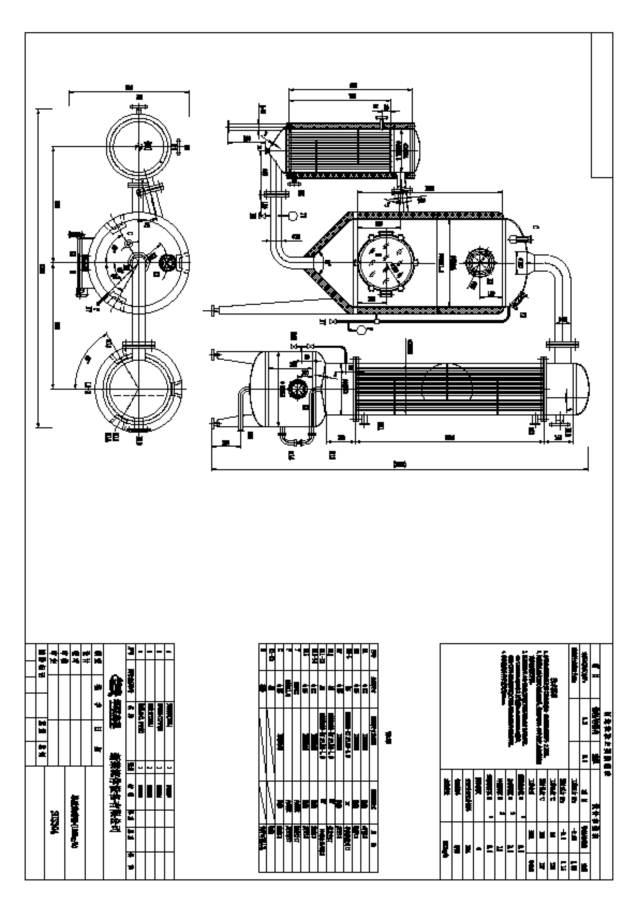

外型尺寸	見圖

四、操作：


1、開車前先用熱水將加熱器內各個部位洗擦干凈，檢查每個部位及管口螺絲是否緊閉。
2、使用前先打開真空閥門抽真空，當真空度0.05-0.08Mpa時，可開進料閥門，當料液到濃縮器下部視鏡1/2，關閉進料閥門，即可開啟加熱器蒸汽閥門，蒸汽閥門應逐漸開大，并注意沸騰情況，避免料液隨二次蒸汽帶出濃縮器外，造成損失。
3、蒸汽壓力，一般使用0.05~0.09MPa(表壓)，目的是防止蒸汽壓力過高，造成熱敏物料結焦。
4、物料的沸點與罐內真空度相適應：一般操作溫度以60~70℃之間，罐內真空度在0.06-0.08之間。
5、出料：當物料濃縮到所需要的濃度，濃縮比重為1.1~1.25，關閉蒸汽閥門，打開濃縮器之真空閥，即可啟動出料泵進行出料。
6、清洗：使用完畢后，應進入自來水，再打開蒸汽閥門進行清洗。以便下次使用，并保證良好的衛生條件。
7、維修保養
⑴、經常檢查視燈、燈孔、加熱器上下底蓋及各連接處的密封處，必要時更換密封圈；
⑵、經常檢查各閥門是否有漏氣現象；
⑶、保持視燈、燈孔上的玻璃清洗；
⑷、經常校驗壓力表、真空度表、溫度表的靈敏度、精密度。
